ADSS optisko šķiedru optiskais kabelis

ADSS optiskais kabelis (All Dielectric Self-Support Optical Fiber Cable, pazīstams arī kā visu dielektrisko pašnodarbinātā tipa optiskais kabelis) ir sava veida visu dielektrisko pašnodarbināto optisko šķiedru kabelis, kas sastāv no dielektriskiem materiāliem, satur nepieciešamo atbalsta sistēma, un to var tieši pakārt uz elektriskā torņa. Nemetālisko optisko kabeli galvenokārt izmanto augstsprieguma elektropārvades sistēmas sakaru līnijai, un to var izmantot arī sakaru līnijai gaisvadu klāšanas vidē, piemēram, kā zibens pakļauti apgabali un lieli laidumi ......

Nosūtīt pieprasījumu

Lejupielādēt

ADSS optisko šķiedru optiskais kabelis

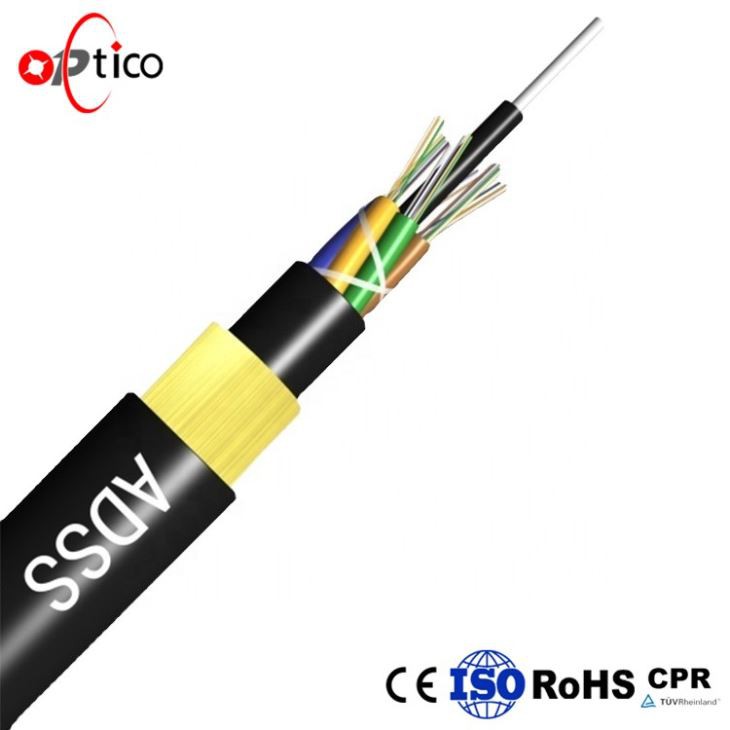

ADSS Cable Aerial Fiber Cable 1

Izcelsmes vieta: Šeņdžena, Ķīna

Zīmols: OPTICO

Modeļa numurs: ADSS-48-300m

Diriģentu skaits: ≥ 10

Kabeļa struktūra: ADSS optiskās šķiedras kabelis

Pielietojums: Antenas

Šķiedru opcijas: ITU G652D, G657A, OM1, OM2, OM3, OM4

Šķiedru skaits: 2-288 serdeņi

Instalācijas stiepes: 15KN

Saliekuma rādiuss (tiek uzstādīts): 20 x kabeļa ārējais diametrs

Spēka loceklis: Kevlar Yarn

Jakas materiāls: melns polietilēns (PE)

Sertifikāts: ISO9001 / CE / RoHS

Garantija (gads): 2

Piegādes spēja: 1000 kilometri / kilometri mēnesī

Iepakojuma detaļas: koka spole, dzelzs-koka spole

Osta: Šenžena

Iespējas
Var uzstādīt, neizslēdzot strāvu.
Izcils sniegums. Maksimālais induktīvais apvalka darbības punktā var sasniegt 25kV.
Neliels svars un mazs diametrs samazina ledus un vēja radīto slodzi, kā arī torņu un pamatņu slodzi.
Liels laiduma garums un lielākais laidums pārsniedz 200m.
Labi stiepes izturības un temperatūras rādītāji.
Dizaina dzīves ilgums pārsniedz 30 gadus.

ADSS optiskā kabeļa īpašības:

Neliels kabeļa diametrs, mazs svars, laidums var būt 1500M, un torņa papildu slodze ir maza;

Augsta stiepes izturība, kas var pārsniegt 90KN;

Nemetāliska struktūra, laba izolācijas veiktspēja, aizsardzība pret zibeni;

Izsmalcināts ražošanas process ir vienmērīgi uzspiests aramīda dzijai ar izcilām sprieguma un deformācijas īpašībām;

Lieliska pretšaušanas veiktspēja;

Vislabākie pretkorozijas rādītāji;

To var izveidot bez strāvas padeves pārtraukuma, un elektropārvades līniju atteice neietekmēs optisko kabeļu normālu pārraidi;

Vienmodu, daudzmodu optisko šķiedru un integrētu optisko kabeļu dizains;

Gluda forma padara optisko kabeli ar izcilu aerodinamisko veiktspēju;

Visu dielektrisko optisko kabeļu struktūra veicina uzstādīšanu un uzturēšanu;

Plašs temperatūras pielāgošanās diapazons, mazs lineārais izplešanās koeficients, kas atbilst skarbās vides prasībām.

Pieteikumi
ADSS struktūra nesatur metāla vielas, un tā ir piemērota zibens un augstsprieguma zonām. Uzstādīšana ir vienkārša, un izmaksas ir augstākas nekā citiem parastajiem optiskajiem kabeļiem. Parasti izmanto vietās, kur to ir grūti likt, pāri ezeram, pāri upei uzstādot utt.

Uzbūve un tehniskās specifikācijas ADSS-SJ (50-150M)

Ref. Ārējais	Ref. Svars	Rec. Dienas maks.	Maks	Pārtraukums	Spēks	Modulis	Siltums	Piemērots laidums
Pieļaujams
Diametrs	(kg / km)	Darba spriedze	Darba spriedze	Spēks	Biedrs	Elastība	Paplašināšanās	(NESC standarts, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficients
	PE jaka	AT Jaka				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Struktūra un tehniskās specifikācijas ADSS-DJ (50-750M)

Ref. Ārējais	Ref. Svars	Rec. Dienas maks.	Maks Pieļaujams	Pārtraukums	Spēks	Modulis	Siltums	Piemērots laidums
Diametrs	(kg / km)	Darba spriedze	Strādā Spriedze	Spēks	Biedrs	Elastība	Paplašināšanās	(NESC standarts, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficients
	PE jaka	AT Jaka				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
