EDFA(Erbijs leģēta Fiber pastiprinātājs)
EDFA ir saīsinājums no "erbijs izraisītajai optisko šķiedru pastiprinātājs" angļu valodā, kas nozīmē erbijs izraisītajai šķiedrvielu pastiprinātājs.
Tā ir aktīva optiskā ierīce, kas pastiprina gaismas signālu. Galvenais uzdevums ir kompensēt gaismas signāla pārraides saiti.
EDFA (Erbiur leģēti Fiber Amplifer) ir viens no šķiedru pastiprinātājos pārstāvis. Jo EDFA darba viļņu 1550 nm, kas ir saskanīga ar zemu zaudējumu bariņu Optiskā šķiedra un tās tehnoloģija ir samērā nobriedis, to plaši izmanto. Erbijs izraisītajai vilna ir EDFA būtiska sastāvdaļa. Tā kā matricu materiālu izmanto kvarca šķiedras un iekļauj tās kodols retzemju elementu stroncija joni (Er3 +) īpatsvars. Ja sūknis gaismas injicē erbijs izraisītajai šķiedrvielu, Er3 + ir satraukti no zemu enerģijas līmeni augstu enerģijas līmeni. Tā Er3 + īsā mūža garumā ar augstu enerģijas līmeni, tas ātri ievada augstāku enerģijas līmeni-radiācijas pārejas forma. Iedzīvotāju inversijas sadalījums veidojas starp enerģijas līmeni un zemu enerģijas līmeni. Tā ir precīzi vienāda ar 1550 nm fotonu enerģijas enerģijas starpība starp diviem enerģijas līmeni, var notikt tikai stimulē 1550 nm gaismas starojums un var pastiprināt tikai optiskā signāla 1550 nm.
Īpašības
Modulis ir integrēta erbijs izraisītajai šķiedrvielu pastiprinātājs, kas ir iedalīti divu veidu draiveros: Fotoelektrisks integrēta EDFA moduli un optiskais pieaugums moduli. Tā ir maza izmēra, zems enerģijas patēriņš un ērtu lietošanu īpašības. To var viegli uzstādīt dažādos veidos saskaņā ar lietotāja izmantotajiem. Šādu pieteikumu sistēmu, piemēram, statīviem SDH, CATV kastes un DWDM sistēmas statīviem.
priekšrocības
1. augstas kvalitātes: pre-skatuves sūknis parasti 980nm, pēdējais posms tiek sūknēts 1480nm un jauda ir optimizēts ar programmatūru, lai mazinātu EDFA NF, kas ir salīdzināma ar tā saukto mazjaudas gaismu. Sistēma var sasniegt izcilu CNR.

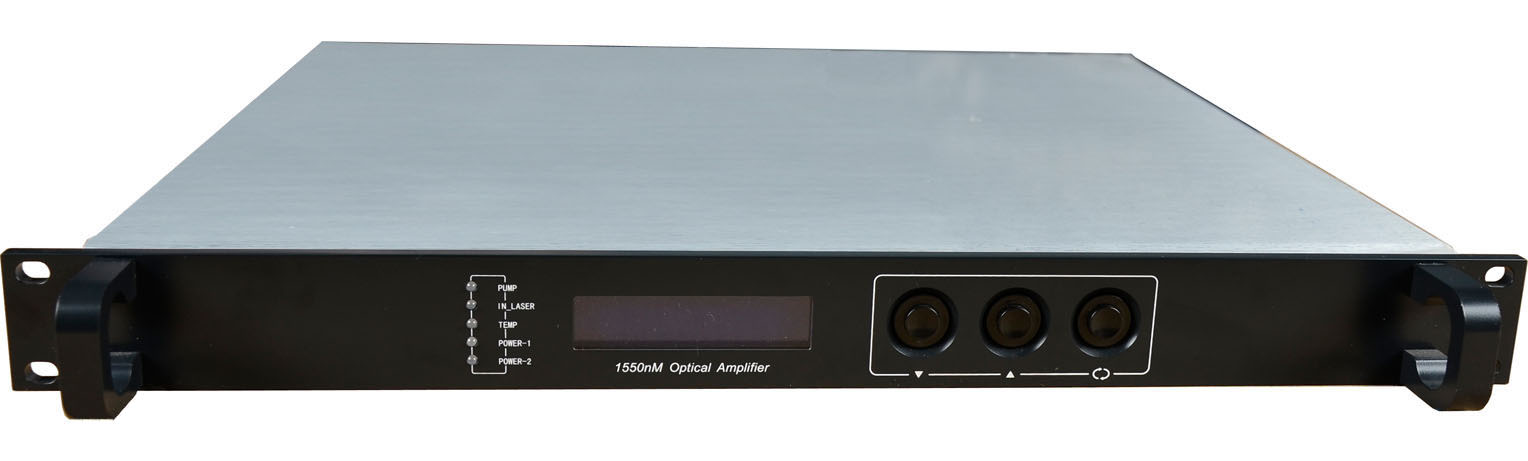

2. uzticamība: To pieņem 19′′ 1U standarta statīvs, iebūvētu augstas veiktspējas komutācijas barošanas avotu, var strādāt 85∽265Vac pilsētas tīkla sprieguma un arī izvēlēties DC48V barošanas avots (rezervācija ir nepieciešama); šasijas siltuma izkliedi var būt automātiska temperatūras kontrole.
3. intuitiveness: Sūknis lāzera ir pats dārgākais ierīce visa mašīna. Mikroprocesoru iekārtas iekšpusē pārrauga valsts darba sūkņa Laser un darba parametri tiek attēloti ar paneli logu.
Funkcijas
1. tīkla pārvaldības veids: izvēles statusu monitoringa retranslators tiek garantēta atbilstoši valsts standartiem un kurš ir saderīgs ar SCTE HMS standarta tīkla pārvaldības, pārraudzības funkcijas var realizēt.
2. barošanas spraudņa tips: alumīnija tipa struktūru plug-in komutācijas barošanas ir izdevīga siltuma izkliedi un Nomaiņa. Un dubulto barošanas karstā un aukstā dublēšana.
3 optiskā jauda ir regulējama: optisko jauda var regulēt diapazonā (-3dB), kas nepieciešams speciālas instrukcijas, pasūtot.
