KāAreOpticalFibersMade?
Optisko šķiedru ražošanas process nosaka optiskās šķiedras mehānisko izturību, pārraides īpašības un kalpošanas laiku, kas ir ļoti svarīgi, lai nodrošinātu optiskās šķiedras kvalitāti. Sakaru optisko šķiedru ražošana ir sadalīta divos procesos: stieņu izgatavošana un stiepļu vilkšana.
Optisko šķiedru ražošanas process galvenokārt tiek sadalīts trīs procesos: sagatavju sagatavošana, optisko šķiedru vilkšana un testēšana.
SagatavesPatlīdzināšana
Preformu ražošana galvenokārt ietver MCVD, OVD, VAD un PCVD procesus. Šis raksts tikai iepazīstina ar MCVD procesu.

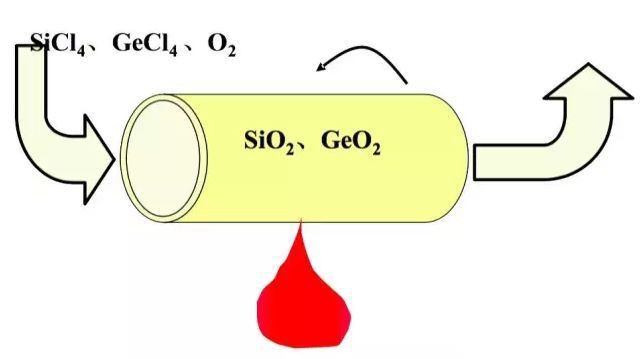

MCVD (modificēta ķīmiskā tvaika nogulsnēšanās) procesu izstrādāja Bell Labs 1974. gadā. Tas ievada gāzveida maisījumu, kas sastāv no SiCl4 (silīcija hlorīds), GeCl4 (germānija hlorīds) un citām ķīmiskām vielām, kvarca stikla mēģenē (apšuvums) un rotē. un karsē ārpus kvarca caurules, lai oksidētu silīciju un germāniju, veidojot SiO2 (silīcija dioksīds) un GeO2 (germāna dioksīds), un atrodas kvarca mēģenē, veidojot optiskās šķiedras galveno daļu.
Optiskās šķiedras refrakcijas indeksu, izplešanās koeficientu un kušanas temperatūru var kontrolēt ar gāzveida maisījuma komponentu koncentrāciju. Pēc sagataves atdzišanas tiek veikts kvalitātes (refrakcijas indeksa) tests.
ŠķiedraDneapstrādāta

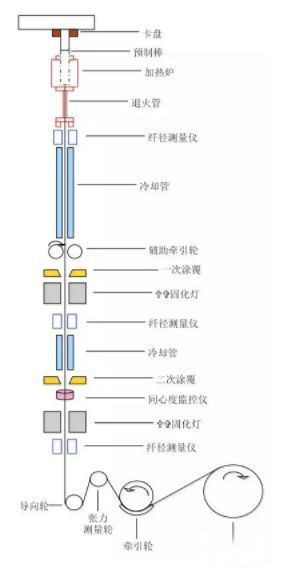

Ielieciet sagatavi šķiedru vilkšanas tornī zīmēšanai. Sagataves tiek ievilktas optiskajā šķiedrā ar biezumu 125 μm un pārklātas ar diviem sveķu slāņiem, lai aizsargātu optiskās šķiedras izturību.
Šķiedru vilkšanas tornī ir grafīta krāsns, kas var radīt augstu 17000–2000 grādu temperatūru, lai mīkstinātu sagatavi, un pēc tam to satin ar vilkšanas riteni, lai uzzīmētu slaidu šķiedru. Rasēšanas tornim ir informācijas atgriezeniskās saites sistēma, ko izmanto, lai atgriezeniski novērtētu krāsns temperatūru un tinuma ātrumu utt., Lai precīzi kontrolētu šķiedras diametru caur lāzera mikrometru.
Lai uzlabotu optiskās šķiedras izturību, zīmēšanas procesā ir nepieciešams optisko šķiedru savlaicīgi pārklāt ar plānu sveķu slāni un savlaicīgi nosusināt, lai izvairītos no savstarpējas saķeres.
Pēc zīmēšanas pabeigšanas ir jāpārbauda gatavā šķiedra. Saturā galvenokārt ietilpst stiepes izturība, refrakcijas indekss, šķiedru struktūra, vājināšanās, informācijas nestspēja (joslas platums), dispersija, darba temperatūras un mitruma diapazons utt.
Tā tiek izgatavota optiskā šķiedra!
